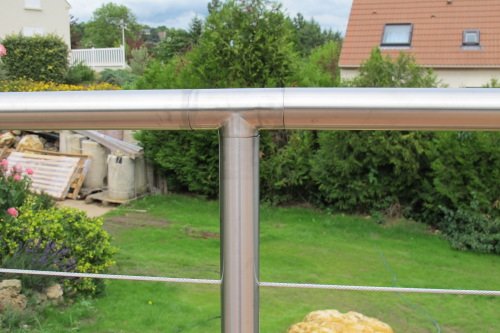

Exemple d’un garde corps posé à la française

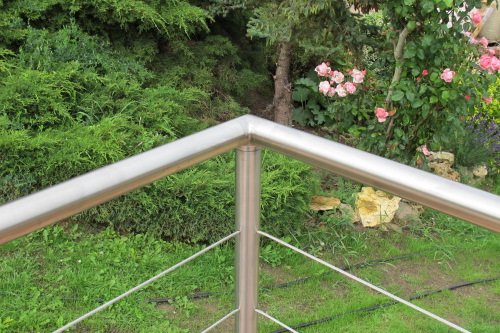

Exemple d’un garde corps posé à l’anglaise
CRÉEZ FACILEMENT VOTRE GARDE CORPS INOX EN SUIVANT 3 ETAPES :
ÉTAPE 1 : Choisir votre type de pose et donc et vos poteaux dans la Section 1
ETAPE 2 : Laissez vous simplement guider par notre système de configuration, en parcourant les différentes sections dans l’ordre proposé. (voir schéma)
ETAPE 3 : Depuis le panier vous pouvez commander ou nous envoyer un devis pour que l’on puisse l’étudier et le valider avec vous
SECTION 1 : Choisissez vos poteaux
Les poteaux sont percés avec 4, 5, ou 6 trous, ou un nombre de trous spécifiques, répartis sur la hauteur.
Ces trous servent pour le remplissage : câbles inox, tubes de 12 mm, verre, barreaudage vertical…
POTEAUX « type A » : TROUS TRAVERSANTS à 180° : chaque trou traverse le poteaux de part en part. Permet de faire passer un câble à travers le poteau, ou de fixer un tendeur etc…
POTEAUX « type B » : 2 TROUS à 90° : Poteau d’angle.
Permet de faire passer un câble à angle droit à travers les deux trous
ou de fixer des pinces à verre ou des tendeurs.
POTEAUX « type C » : 1 TROU D’UN SEUL CÔTÉ (non traversant) : Poteau d’extrémité- Hauteur 965 mm
Permet de faire passer un câble qui sera bloqué dans le poteau avec un serre-câble, ou bien de fixer une pince à verre, ou un tendeur (le trou devra alors être taraudé)
Garde corps inox poteaux
Poteau inox seul avec perçage en usine (au laser).
A fixer sur les platines.
Platine diamètre 80 mm pour fixation du poteau « à la française » (par le dessus)
Platine diamètre 80 mm pour fixation du poteau « à la française » (par le dessus)
Choisissez vos supports pour fixation à l’anglaise
Support de poteau pour fixation « à l’anglaise » (sur L’ANGLE de la terrasse)
SECTION 2 : MAIN COURANTE EN INOX
Manchon de raccordement à coller.
Permet de raccorder deux tubes inox de main courante
SECTION 3 : RACCORDS POTEAUX – MAIN-COURANTE INOX

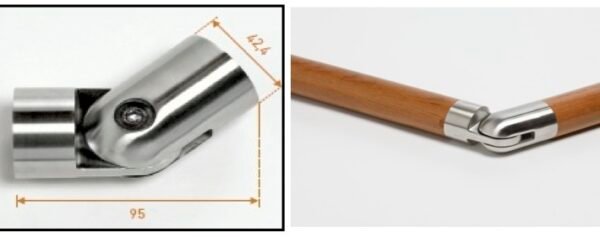

Raccord articulé pour assembler la main-courante horizontale ET la main-courante escalier ET le poteau
SECTION 4 : MAIN COURANTE EN BOIS
Main courante en bois exotique, utilisation extérieure (Méranti). Longueur 280 cm. Diamètre 42,4 mm
Connecteur pour fixer les raccords inox sur le bout de la main-courante en bois
Manchon inox 42,4 mm
Permet de fixer les raccords de main-courante en inox sur la main-courante en bois, dotée du connecteur H281.
SECTION 6 : REMPLISSAGE – CABLE INOX

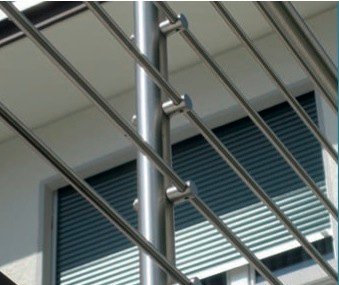

SECTION 7 : REMPLISSAGE – TUBE 12 mm

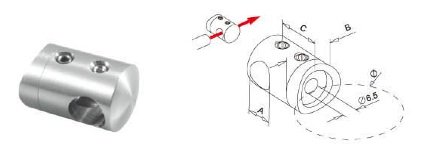

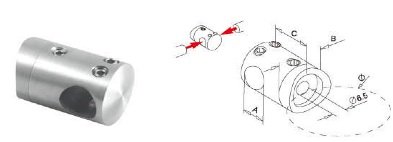

Support pour liaison de deux tubes de 12 mm bord à bord
(Se fixe dans un poteau inox de 42,4 mm)

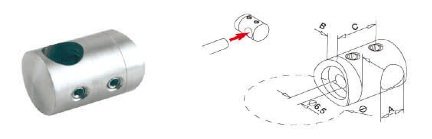

Support extrémité gauche pour fixation directe du tube inox de 12 mm
(Se fixe dans un poteau inox de 42,4 mm)
Support extrémité droite pour fixation directe du tube inox de 12 mm
(Se fixe dans un poteau inox de 42,4 mm)
Sachet de 10 vis tête faraisée 6 pans 6 X16 mm pour fixer le support de tube 12 mm dans le poteau inox
Les trous dans le poteau doivent être taraudés à 6 mm

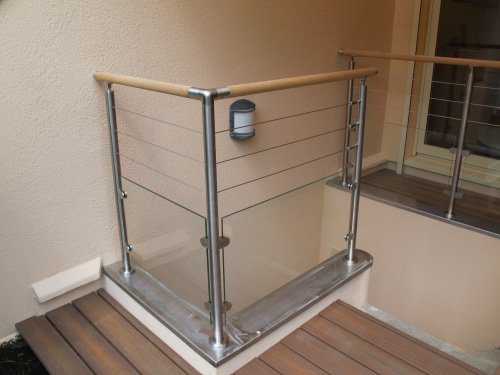

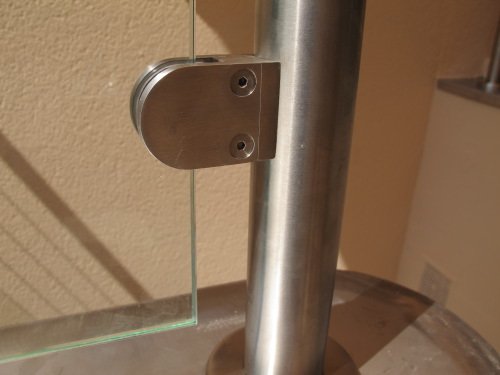

SECTION 8 : REMPLISSAGE – VERRE SECURIT OU PLEXIGLAS
Pince pour verre de 6 à 8 mm à fixer sur un support PLAT (mur, poteau bois, sol)
Pince pour verre de 8 à 10 mm à fixer sur un support PLAT (mur, poteau bois, sol)
Sachet de 10 vis tête cylindrique 6 pans creux 8 X 20 mm
Les trous dans le poteau doivent être taraudés à 8 mm
Sachet de 3 vis tête cylindrique 6 pans creux 8 X 65 mm + écrous, pour fixer deux pinces à verre de part et d’autre d’un même poteau
Les trous dans le poteau doivent être de 8 mm, traversants, à 180°
Nous ne fournissons directement pas le verre ou le plexiglas.
Idéalement, le verre à acheter est du 44/2, bord polis.
Contactez nous si vous voulez des conseils.

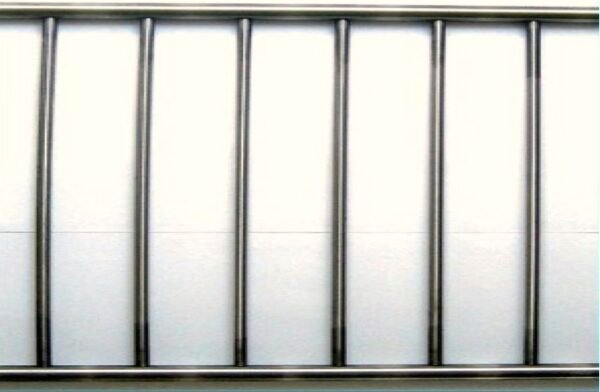

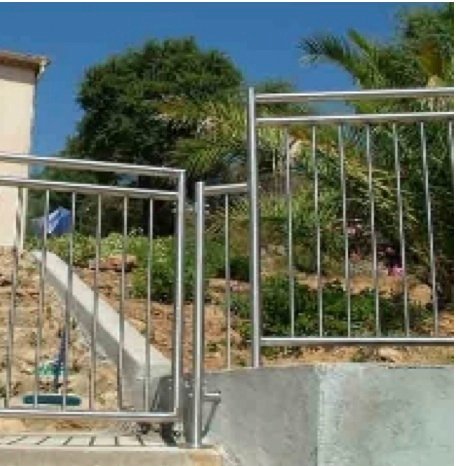

SECTION 9 : BARREAUDAGE VERTICAL
La lisse haute et la lisse basse de l’élément barreaudé sont constituées du même tube en diamètres 42,4 mm.

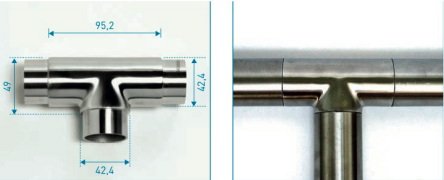

Pour assembler la lisse haute (qui tient lieu de main-courante), utilisez les raccords main-courante/poteau habituels de la SECTION 3 : raccord en T (ref GC-210), raccord d’angle (ref GC-160), raccord angle/poteau (ref GC-190).

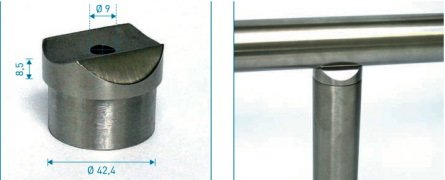

Pour fixer la lisse basse aux poteaux, utilisez la selle de raccordement GC-230.
Vous pouvez aussi fixer une main-courante au-dessus des éléments barreaudés. Dans ce cas, ceux-ci se fixent aux poteaux avec la selle de raccordement GC-230 en haut et en bas.
SECTION 11 : ACCESSOIRES DIVERS
Soudure à froid spéciale inox
Un tube pour 10 ML environ

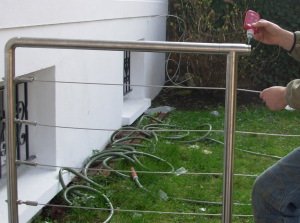

Colle LOCTITE 638. Utiliser uniquement cette colle. Introuvable dans le commerce.
Travaux spéciaux ou Fournitures particulières
Prix moyen, sous réserve d’étude et de confirmation
Pour le bord de mer, choisir l’option « INOX 316 ET POLI MIROIR »
Pour le bord de mer, il est préférable de choisir l’option « INOX 316 ET POLI MIROIR » qui résiste mieux à la corrosion de l’air marin. C’est ce type de finition que l’on trouve sur les bateaux. Un entretien régulier reste nécessaire. Consultez nous.
Tous les prix indiqués ci-dessus s’entendent pour l’inox qualité 304<, de haute qualité, parfaitement adapté aux usages courant.
Pour les atmosphères salines et chlorées (piscine), préférez l'inox 316.
Dans ce cas, il convient de rajouter à l'ensemble de votre configuration, un supplément de 22%
Dernière étape : Validation de votre configuration de garde corps inox
Vous avez ajouté au panier les différents éléments de votre garde-corps.
Cliquez sur le bouton ci-dessous pour aller au panier et commander votre garde-corps.
Depuis la page panier vous pouvez aussi faire une demande de devis. Nous pourrons étudier votre projet de garde-corps et le valider avec vous.
